راهنمای کامل نحوه اتصال پنل خورشیدی به باتری

برای اتصال پنل خورشیدی به باتری، ابتدا پنل‌ها نصب می‌شوند تا انرژی خورشید را به برق تبدیل کنند. سپس این برق به شارژر کنترلر ارسال می‌شود تا به‌طور ایمن به باتری منتقل شود. باتری‌ها انرژی ذخیره‌شده را نگه می‌دارند و در مواقع نیاز، انرژی را به دستگاه‌ها ارسال می‌کنند. برای استفاده از این انرژی در دستگاه‌های خانگی، یک اینورتر برق DC را به AC تبدیل می‌کند.

همراه ما با سری مقالات آموزشی پترو صدر که نمایندگی HT SAAE در ایران باشید. میتوانید در سایت ما انواع باتری های لیتیومی برای پنل خورشیدی خود را بررسی کرده و خرید کنید.

مراحل اتصال پنل خورشیدی به باتری

برای اینکه انرژی خورشید را ذخیره و در شب یا زمان قطعی برق استفاده کنید، باید پنل خورشیدی، کنترلر شارژ، باتری و در صورت نیاز اینورتر را به شکل درست در کنار هم قرار دهید. در یک جمله، مسیر انرژی در سیستم خورشیدی این است:

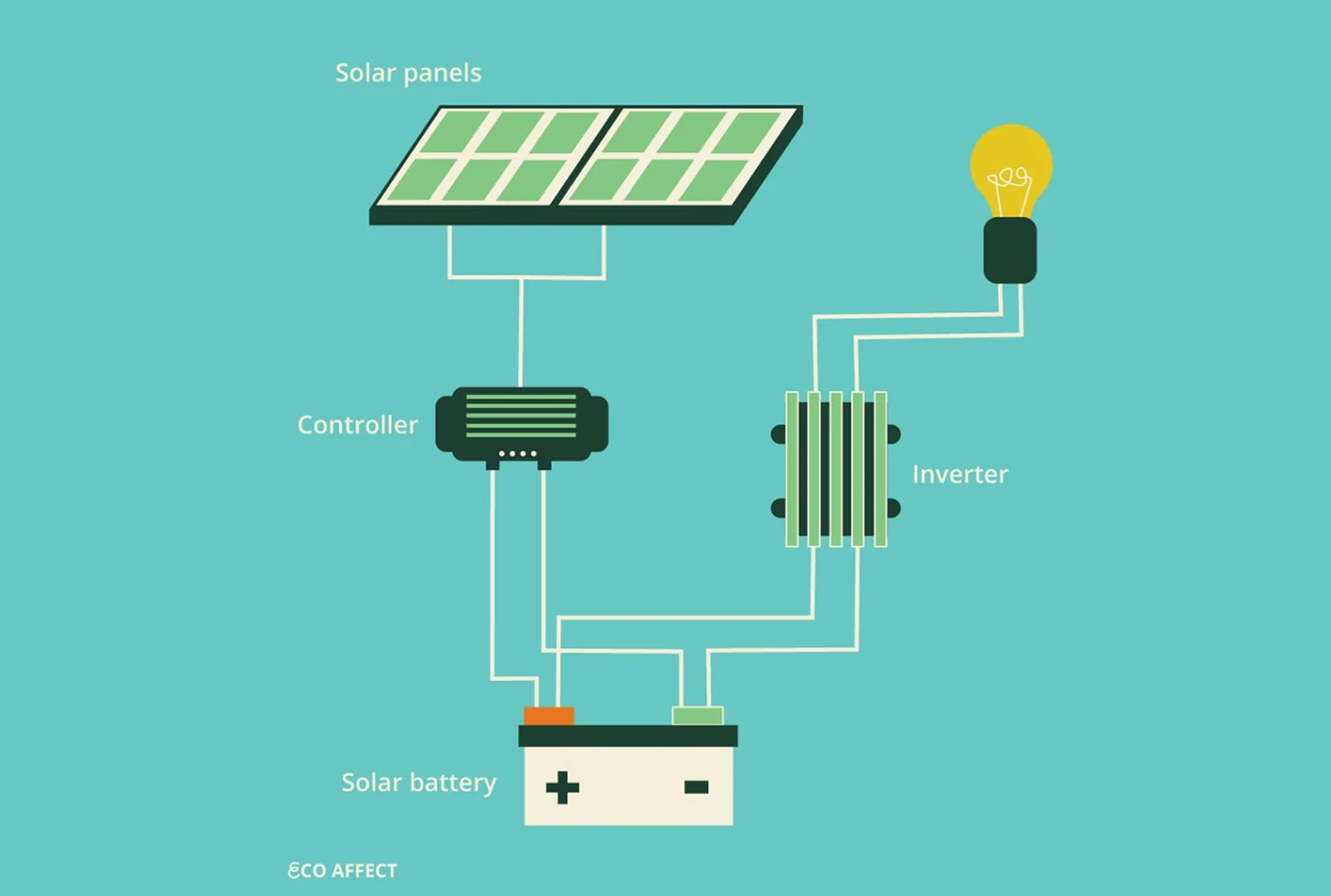

پنل خورشیدی → کنترلر شارژ → باتری → (اینورتر) → مصرف‌کننده

پنل برق DC تولید می‌کند، کنترلر شارژ این برق را مدیریت و ایمن به باتری منتقل می‌کند، باتری انرژی را ذخیره می‌کند و اینورتر (در صورت استفاده خانگی) برق DC را به AC تبدیل می‌کند.مراحل اتصال پنل خورشیدی به باتری یکی از مراحل کلیدی در راه‌اندازی سیستم‌های خورشیدی است که به شما این امکان را می‌دهد تا انرژی تولیدی توسط پنل‌ها را ذخیره کنید و در مواقع نیاز از آن استفاده نمایید. در اینجا نحوه اتصال پنل خورشیدی به باتری به ترتیب و به‌طور مفصل توضیح داده می‌شود:

1. نصب پنل خورشیدی

اولین گام در نحوه اتصال پنل خورشیدی به باتری، نصب پنل‌های خورشیدی است. پنل‌های خورشیدی باید در مکانی نصب شوند که به طور مستقیم نور خورشید به آن‌ها بتابد. این پنل‌ها انرژی خورشید را به برق تبدیل می‌کنند. معمولاً پنل‌ها را روی سقف خانه یا در محلی که نور خورشید به طور مستقیم و طولانی‌مدت به آن تابیده می‌شود، نصب می‌کنند. پس از نصب، کابل‌های مخصوص به پنل‌ها متصل می‌شود تا برق تولیدی به سیستم ارسال گردد.

2. استفاده از شارژر کنترلر

گام بعدی در نحوه اتصال پنل خورشیدی به باتری، استفاده از شارژر کنترلر است. شارژر کنترلر دستگاهی است که بین پنل خورشیدی و باتری قرار می‌گیرد. این دستگاه نقش مهمی در تنظیم جریان برق دارد. زمانی که پنل خورشیدی برق DC تولید می‌کند، شارژر کنترلر آن را کنترل کرده و از شارژ بیش از حد باتری جلوگیری می‌کند. این عمل به حفظ سلامت باتری‌ها و افزایش عمر آن‌ها کمک می‌کند.

3. اتصال شارژر کنترلر به باتری

در این مرحله، باید شارژر کنترلر را به باتری متصل کنید. باتری‌ها برای ذخیره انرژی خورشیدی به جریان مستقیم (DC) نیاز دارند. انرژی تولیدی توسط پنل خورشیدی به‌وسیله شارژر کنترلر به باتری ارسال می‌شود تا ذخیره گردد. این برق ذخیره‌شده در باتری‌ها برای استفاده در زمان‌های نیاز (مثل شب یا روزهای ابری) در دسترس خواهد بود.

4. نصب اینورتر برای تبدیل برق DC به AC

از آنجا که بیشتر دستگاه‌های خانگی مانند یخچال‌ها، تلویزیون‌ها و لامپ‌ها به برق متناوب (AC) نیاز دارند، مرحله بعدی در نحوه اتصال پنل خورشیدی به باتری نصب اینورتر است. اینورتر وظیفه تبدیل برق DC ذخیره‌شده در باتری‌ها به برق AC را بر عهده دارد. این فرآیند به شما امکان می‌دهد که از انرژی ذخیره‌شده برای تأمین برق دستگاه‌های خانگی استفاده کنید.

5. اتصال به دستگاه‌های خانگی

پس از نصب اینورتر، برق AC تولید شده به دستگاه‌های خانگی ارسال می‌شود. این مرحله به شما اجازه می‌دهد که از انرژی ذخیره‌شده در باتری برای تأمین برق لوازم خانگی استفاده کنید. به این ترتیب، حتی زمانی که خورشید غروب کرده یا روزهای ابری است، شما همچنان می‌توانید از انرژی خورشیدی که در باتری ذخیره شده استفاده کنید.

6. بررسی و نظارت بر عملکرد سیستم

بعد از نصب و اتصال تمامی اجزا، لازم است که سیستم خورشیدی را بررسی و تست کنید. این مرحله به شما کمک می‌کند تا از عملکرد صحیح سیستم مطمئن شوید. بررسی می‌کنید که آیا انرژی از پنل‌ها به درستی به باتری‌ها ارسال می‌شود، آیا باتری‌ها به‌طور صحیح شارژ می‌شوند و آیا اینورتر برق DC را به AC به درستی تبدیل می‌کند.

اجزای لازم برای اتصال پنل به باتری

پنل خورشیدی: تبدیل نور خورشید به برق DC
کنترلر شارژ (Charge Controller): جلوگیری از شارژ بیش‌ازحد و تخلیه نامناسب باتری
باتری (ترجیحاً لیتیومی یا سرب-اسیدی بسته به کاربرد): ذخیره انرژی
اینورتر (اختیاری): تبدیل DC به AC برای لوازم خانگی

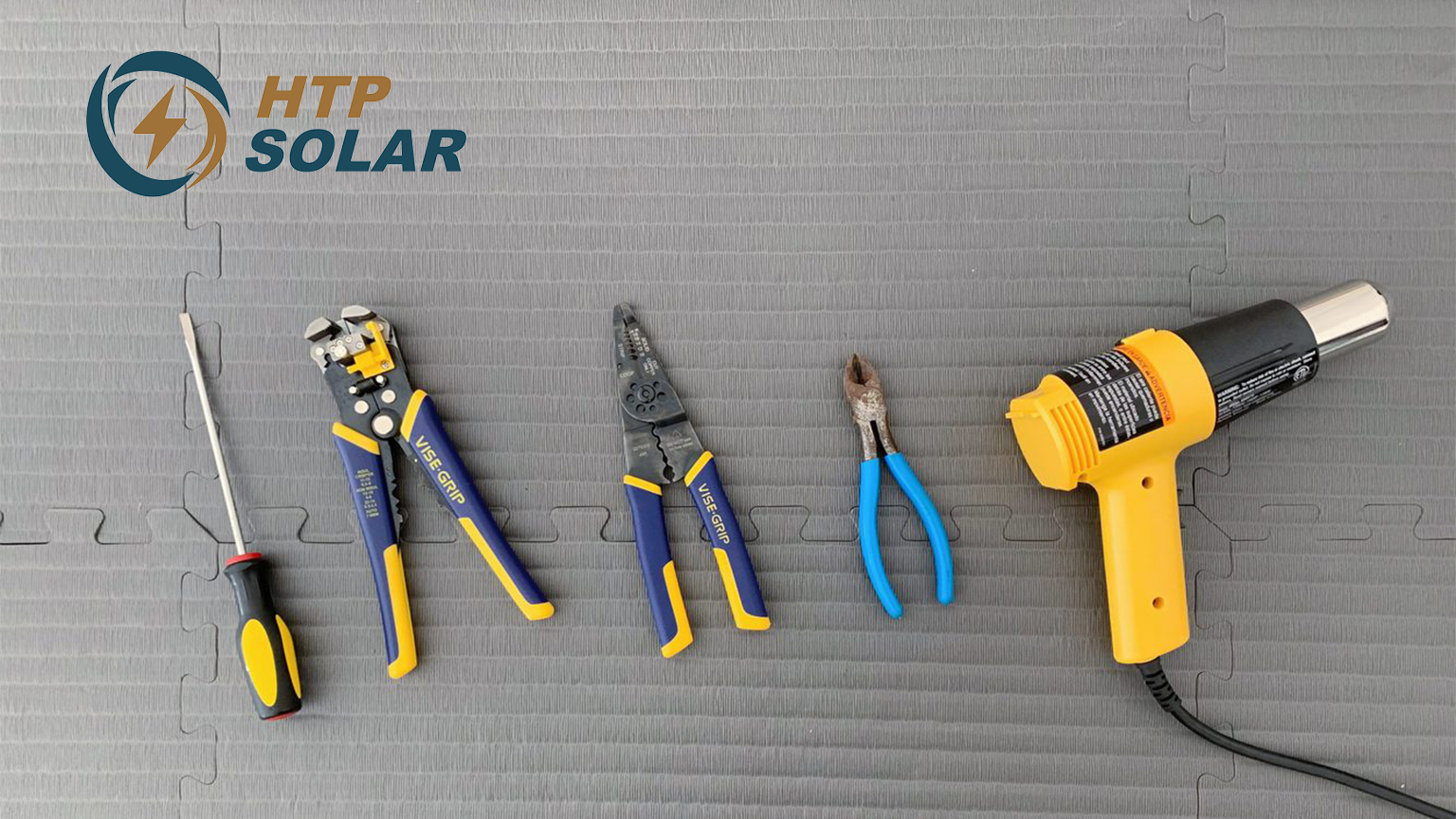

تجهیزات حفاظتی و سیم‌کشی استاندارد: فیوز/کلید قطع DC، کابل مناسب، اتصالات مطمئن

نکات مهم در مراحل اتصال پنل خورشیدی به باتری:

انتخاب باتری مناسب: انتخاب باتری‌های مناسب برای ذخیره‌سازی انرژی خورشیدی بسیار مهم است. باتری‌های لیتیوم یونی به دلیل عمر طولانی و ظرفیت بالا گزینه‌ای مناسب هستند.
مراقبت از باتری‌ها: باتری‌ها باید در دمای مناسب نگهداری شوند و از شارژ و تخلیه بیش از حد جلوگیری شود تا طول عمر آن‌ها افزایش یابد.
کیفیت اینورتر: اینورتر باید توان کافی برای تأمین برق دستگاه‌های خانگی شما را داشته باشد تا عملکرد سیستم بهینه باشد.

نکات کلیدی سیم‌کشی و ایمنی

هرگز پنل را مستقیم به باتری وصل نکنید؛ کنترلر شارژ الزامی است.
حفاظت: برای ایمنی سیستم، حتماً در مسیر پنل خورشیدی به کنترلر شارژ و همچنین بین کنترلر شارژ و باتری، از فیوز DC یا کلید قطع‌کن مناسب استفاده کنید تا در صورت بروز اتصال کوتاه یا اضافه‌جریان، از آسیب به تجهیزات جلوگیری شود.
کابل مناسب: سطح مقطع را طوری انتخاب کنید که افت ولتاژ < ۳٪ بماند. مسیرها را کوتاه و محکم‌کاری کنید.
اتصال به زمین (ارت): بدنه‌ی تجهیزات و ریل‌های پنل را به ارت متصل کنید.
تهویه و دما: باتری‌ها را در محل خنک، خشک و با تهویه‌ی مناسب نگه دارید.
قطبیت و اتصالات: شل بودن ترمینال‌ها باعث تلفات و داغی می‌شود؛ محکم‌کاری و دوباره‌بررسی کنید.

نکات کاربردی درنحوه اتصال پنل خورشیدی به باتری

در اینجا چند نکته مهم و کاربردی برای نحوه اتصال پنل خورشیدی به باتری آورده شده است:

1. انتخاب باتری مناسب

برای ذخیره‌سازی انرژی خورشیدی، باید باتری مناسبی انتخاب کنید. باتری‌های لیتیوم یونی به دلیل عمر طولانی و ظرفیت بالا، گزینه‌ای مناسب برای سیستم‌های خورشیدی هستند. همچنین، باتری‌های سرب اسیدی که هزینه کمتری دارند نیز برای سیستم‌های کوچک‌تر کاربرد دارند. جهت تست باتری لیتیومی می توانید به سایت پترو صدر مراجعه کنید.

2. مراقبت از باتری‌ها

مراقبت صحیح از باتری‌ها برای افزایش طول عمر باتری ها ضروری است. باید از شارژ و تخلیه بیش از حد باتری جلوگیری کنید و باتری‌ها را در دمای مناسب نگه دارید. همچنین، هر چند وقت یک‌بار باید سطح شارژ باتری‌ها را بررسی کنید.

3. استفاده از اینورتر با کیفیت

انتخاب اینورتر با کیفیت برای تبدیل انرژی DC به AC ضروری است. اینورتر باید توان کافی برای تأمین انرژی مورد نیاز خانه را داشته باشد و از کیفیت بالایی برخوردار باشد تا در طولانی‌مدت کارکرد خوبی داشته باشد.

4. نصب صحیح سیستم

برای کارکرد بهینه سیستم خورشیدی، نصب صحیح تمامی اجزا از جمله پنل‌ها، شارژر کنترلر، باتری و اینورتر ضروری است. نصب نادرست می‌تواند باعث کاهش کارایی سیستم یا حتی آسیب به تجهیزات شود.

5. نظارت و نگهداری منظم

برای اطمینان از عملکرد بهینه سیستم خورشیدی، باید به‌طور منظم آن را بررسی و نگهداری کنید. این کار شامل تمیز کردن پنل‌ها، بررسی شارژ باتری و اطمینان از سالم بودن اینورتر است.

مزایای اتصال پنل خورشیدی به باتری

اتصال پنل خورشیدی به باتری مزایای زیادی دارد که به شرح زیر است:

صرفه‌جویی در هزینه‌ها: با ذخیره‌سازی انرژی خورشیدی و استفاده از آن در زمان‌های مختلف، می‌توانید هزینه‌های انرژی خود را به‌طور چشمگیری کاهش دهید.
حفاظت از محیط زیست: استفاده از انرژی خورشیدی یک راه پایدار و پاک برای تأمین انرژی است که به کاهش آلودگی و حفظ محیط زیست کمک می‌کند.
استقلال انرژی: با ذخیره‌سازی انرژی در باتری‌ها، می‌توانید در مواقعی که شبکه برق قطع است، از انرژی خورشیدی استفاده کنید و از وابستگی به شبکه برق عمومی رهایی یابید.
افزایش امنیت انرژی: ذخیره‌سازی انرژی خورشیدی به شما این امکان را می‌دهد که در مواقع بحران یا قطع برق از انرژی ذخیره‌شده استفاده کنید.

نتیجه‌گیری

نحوه اتصال پنل خورشیدی به باتری یک گام اساسی برای بهره‌برداری کامل از انرژی خورشیدی است. در این فرآیند، انرژی خورشید که توسط پنل‌ها جذب و به برق تبدیل می‌شود، به باتری‌ها ارسال می‌شود تا ذخیره گردد. این انرژی ذخیره‌شده در باتری‌ها در مواقع نیاز، مانند شب‌ها یا روزهای ابری که خورشید در دسترس نیست، به راحتی قابل استفاده خواهد بود. با انتخاب تجهیزات مناسب از جمله پنل خورشیدی، شارژر کنترلر و باتری‌های با کیفیت، و همچنین نصب صحیح سیستم، می‌توانید از انرژی خورشیدی به‌طور بهینه استفاده کنید و هزینه‌های انرژی خود را کاهش دهید. علاوه بر این، استفاده از انرژی خورشیدی یک راه‌حل پایدار و مفید برای حفظ محیط زیست و افزایش استقلال انرژی است. پترو صدر البرز در خدمت مشتریان است تا بهترین خدمات و محصولات را ارائه دهد و به شما کمک کند تا به‌راحتی و به‌طور مؤثر از انرژی خورشیدی بهره‌برداری کنید.
