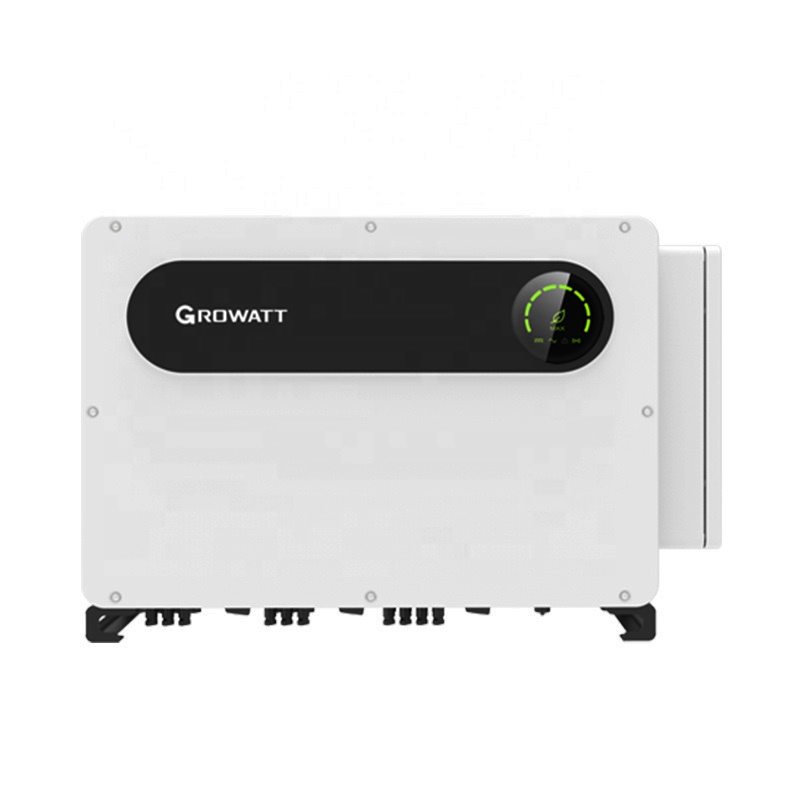

اینورتر 100kW آن گرید 3 فاز گرووات مدل MAX100KTL3XLV
Growatt MAX100KTL3-X LV یکی از قدرتمندترین اینورترهای سری صنعتی شرکت Growatt است که برای پروژههای نیروگاهی بزرگ و تجاری سهفاز متصل به شبکه طراحی شده است.
این دستگاه با بهرهگیری از ۱۰ مسیر MPPT مستقل، طراحی بدون فیوز (Fuse-Free Design)، محافظت کامل AC و DC نوع II، خنکسازی هوشمند و راندمان بالا تا 98.8٪، یکی از پیشرفتهترین مدلهای ۱۰۰ کیلوواتی در بازار جهانی است.
MAX100KTL3-X LV با قابلیتهای ارتباطی پیشرفته، پشتیبانی از پروتکلهای RS485، PLC، WiFi و 4G و طراحی صنعتی با درجه حفاظتی IP66، انتخابی ایدهآل برای نیروگاههای خورشیدی بزرگ مقیاس (Commercial Utility Scale) محسوب میشود.
ویژگیهای کلیدی
-
۱۰ مسیر MPPT مستقل برای حداکثر انعطاف در طراحی سیستمهای بزرگ و متنوع.
-
طراحی بدون فیوز (Fuse-Free Design) جهت افزایش اطمینان و کاهش نیاز به نگهداری.
-
راندمان بسیار بالا (تا 98.8٪) با تلفات حرارتی حداقلی.
-
محافظت نوع II در هر دو سمت AC و DC برای ایمنی بیشتر در برابر اضافه ولتاژ و صاعقه.
-
پشتیبانی از AFCI (حفاظت در برابر قوس الکتریکی) برای پیشگیری از آتشسوزی.
-
پشتیبانی از I/V Curve Scanning و Smart String Monitoring جهت عیبیابی سریع پنلها.
-
طراحی مقاوم صنعتی با درجه حفاظتی IP66 مناسب نصب در فضای باز.
-
قابلیت مانیتورینگ و کنترل از راه دور از طریق اینترنت (WiFi, 4G, LAN, PLC).
-
خنکسازی هوشمند (Smart Air Cooling) برای افزایش طول عمر قطعات و پایداری عملکرد.
-
پشتیبانی از Anti-PID و Ground Fault Monitoring برای جلوگیری از افت راندمان پنلها.
ویژگیهای ارتباطی
-
پورتهای ارتباطی: RS485، USB، PLC، WiFi، GPRS، 4G
-
پشتیبانی از پلتفرم مانیتورینگ ابری Growatt ShineServer
-
اتصال به اپلیکیشن موبایل ShinePhone برای کنترل لحظهای
-
قابلیت ذخیره و ارسال دادهها در زمان واقعی
-
پشتیبانی از پروتکلهای صنعتی و قابلیت ارتباط با SCADA
کاربردها
اینورتر Growatt MAX100KTL3-X LV برای پروژههای بزرگ تجاری و نیروگاهی طراحی شده و کاربردهای آن شامل موارد زیر است:
-
نیروگاههای خورشیدی صنعتی و Utility-Scale
-
پروژههای تزریق به شبکه (Feed-in)
-
مزارع خورشیدی بزرگ و مراکز انرژی تجدیدپذیر
-
ساختمانها و کارخانههای سهفاز با مصرف بالا
-
سیستمهای خودمصرفی (Self-Consumption) در مقیاس بزرگ
مزایا و نقاط قوت
-
راندمان بینظیر تا 98.8٪ و تلفات بسیار پایین
-
طراحی صنعتی مدرن با مقاومت بالا (IP66)
-
پشتیبانی از ۱۰ MPPT برای حداکثر انعطاف در طراحی نیروگاه
-
سیستم خنکسازی هوشمند بدون نیاز به فن پرصدا
-
امنیت بالا با محافظتهای چندلایه AC/DC و AFCI
-
قابلیت مانیتورینگ و کنترل کامل از راه دور
-
خدمات پس از فروش گسترده و گارانتی معتبر Growatt
| بازدهی | |
|---|---|
| نمایشگر و کنترل |
LED + WiFi + اپلیکیشن موبایل |
| وزن |
حدود 84 کیلوگرم |
| ولتاژ خروجی AC (نامی) |
230V/400V |
| ویژگی | مقدار |
|---|---|
| توان خروجی نامی (AC) | 100,000 وات |
| توان ظاهری AC (پیک) | 110,000 ولتآمپر |
| حداکثر توان آرایه خورشیدی (PV) | 125,000 وات |
| تعداد MPPT | 10 مسیر مستقل |
| تعداد رشتههای ورودی PV | 2 رشته برای هر MPPT (مجموعاً 20 رشته) |
| حداکثر ولتاژ DC (PV) | 1100 ولت |
| ولتاژ نامی DC | 600 ولت |
| ولتاژ شروع به کار (Start Voltage) | 195 ولت |
| بازه ولتاژ کاری MPPT | 180 تا 1000 ولت |
| حداکثر جریان ورودی هر MPPT | 32 آمپر |
| حداکثر جریان اتصال کوتاه هر MPPT | 40 آمپر |
| ولتاژ خروجی AC (نامی) | 230V/400V (بازه 340~440V) |
| فرکانس خروجی AC | 50 / 60 هرتز (45~55Hz / 55~65Hz) |
| جریان خروجی نامی (AC) | 158.8 آمپر @400V / 167.1 آمپر @380V |
| ضریب توان قابل تنظیم (PF) | 0.8 leading … 0.8 lagging |
| THDi (اعوجاج هارمونیکی) | <3٪ |
| راندمان حداکثر (Max Efficiency) | 98.8٪ |
| راندمان اروپایی (European Efficiency) | 98.4٪ |
| راندمان MPPT | 99.9٪ |
| درجه حفاظت (IP Rating) | IP66 |
| نوع خنکسازی | Smart Air Cooling (هوشمند) |
| ابعاد (عرض × ارتفاع × عمق) | 970 × 640 × 345 میلیمتر |
| وزن | حدود 84 کیلوگرم |
| محدوده دمای کاری | -30°C تا +60°C |
| ارتفاع مجاز نصب | تا 4000 متر از سطح دریا |
| مصرف شبانه (Standby Consumption) | کمتر از 1 وات |
| نمایشگر و کنترل | LED + WiFi + اپلیکیشن موبایل |
| گارانتی استاندارد | ۵ سال (قابل تمدید تا ۱۰ سال) |
| استانداردها و گواهیها | CE, UKCA, IEC62116, IEC61727, VDE0126, EN50549, CEI0-21, AS4777, G99, C10/C11, N4105 و سایر استانداردهای بینالمللی |
